一、仪器的用途:
SN-500系列水泥熟料分析显微镜是地质、矿产、冶金、水泥等部门和相关高等院校最常用的专业实验仪器。可供广大用户作普通偏光观察,正交偏光观察,锥光观察以及显微摄影,能有效观察水泥熟料的矿物组成、形态及水泥熟料的岩相结构并进行显微分析,配置有石膏λ、云母λ/4试片、石英楔子等附件.透反水泥孰料分析显微镜不仅可以观察透明的晶体, 还可以在反光功能下观察硅酸盐水泥熟料中主要的矿物A矿和B矿结构及形态,是进行水泥孰料分析的理想仪器
二、仪器特点:
透反射偏光显微镜系统是采用无限远光学系统及模块化功能设计,配置无穷远无应力长工作距离平场物镜,将精密的光学显微镜技术、先进的光电转换技术、尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品。可以显示屏上很方便地观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。
三、技术参数
1.目镜
类 型
|
放大倍数
|
视场(mm)
|
大视野广角目镜
|
10X
|
φ22
|
2.物镜
类 型
|
放大倍数
|
数值孔径(NA)
|
工作距离(mm)
|
无穷远长工作距离物镜
|
PLL10X
|
0.25
|
20.20
|
PLL20X
|
0.40
|
8.80
|
PLL40X
|
0.65
|
3.98
|
PLL60X
|
0.85
|
3.18
|
3.放大倍数:40X 100X 400X 600X 系统放大倍数:40X-2600X
4.聚光镜数值孔径:NA1.2/0.22 摇出式消色差聚光镜,中心可调
5.起偏镜:振动方向360°可调,带锁紧装置,可移动光路
6.检偏镜:可移出光路,旋转范围90°,内置勃氏镜,中心可调
7.补偿器:λ片(Ф18mm,一级红,光程差551nm)、λ/4片(Ф18mm, 光程差147.3nm)
石英楔子(12x28mm,Ⅰ-Ⅳ级)
8.调焦系统:带限位和调节松紧装置的同轴粗微动,微动格值 0.002mm
9.电光源:6V/20W 卤素灯(亮度可调)
10.防霉:特有的防霉系统

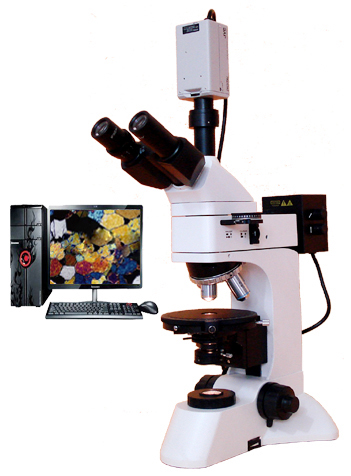

四、系统组成
电脑型(SN-500C): 1、岩相显微镜
2、适配器
3、800万进口专业高清摄像及图像采集系统
4、联想电脑(选购)
