一、用途:
TCM-700研究型正置检测显微镜适用于对不透明物体的显微观察。本仪器配有大移动范围的载物台、落射照明器、平场消色差物镜、大视野目镜,图像清晰、衬度好,同时配有偏光装置,是金属学、矿物学、精密工程学、电子学等研究的理想仪器,特别适合IT行业大面积集成电路,晶体的质量检测。也适用于学校、科研、工厂等部门使用。
二、技术参数
1.目镜
类 别
|
放大倍数
|
视场(mm)
|
大视野目镜
|
10X
|
φ18
|
2.物镜
类 型
|
放大倍数
|
数值孔径NA
|
工作距离(mm)
|
物镜
|
4X
|
0.10
|
18.3
|
10X
|
0.25
|
8.9
|
PC20X
|
0.40
|
8.7
|
PC40X
|
0.65
|
3.7
|
3.光学放大倍数:40X -- 500X
4.偏光装置:可插入式起偏振片和三目头内置检偏振片
5.载物台:(配有快速移动装置)
尺寸:400*300mm 移动范围:254*254mm[标配]
6.粗微同轴调焦机构,微动手轮格值:0.002mm
7.落射照明器:12V/50W卤素灯,亮度可调
8.防霉:特有的防霉系统
三、系统组成

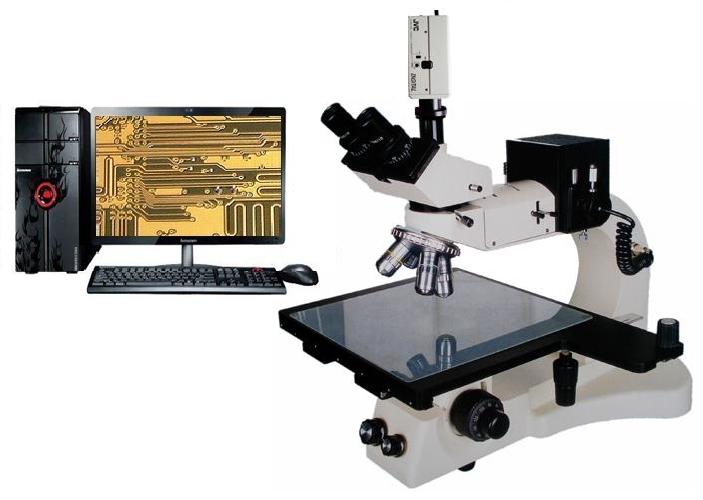

大平台检测显微镜(TCM-700C): 1.显微镜 2.适配镜 3、进口专业摄像头4、计算机(选配)
四、总放大参考倍数
电脑型检测显微镜(TCM-700C):50--40000倍 (17寸显示器为例)
五、选购件
1.专用测量软件TX-3000C 2.目镜: 20X 10X(带刻度)
