接端子的断面分析结果只需要5就能完成!!

一、 用途介绍
  连接器端子断面分析系统分析随着线束工艺的不断发展和产品对线束端子重要的提高,各个行业对线束端子的质量的要求也越来越高
分析了精密连接器端子的工艺特点,针对其尺寸小,尺寸精度、形位公差、断面质量要求高,需求批量大等特点设计了"一出四"的排样
;还针对加工过程中可能出现的跳屑、扇面缺陷、间距不均等缺陷,提出了可靠的预防措施,并设计了合理的模具结构;在此基础上,
阐述了可拆卸与可调整机构的设计思路与方法.生产实践证明,该模具保证了产品质量和模具寿命,对精密端子模具的设计有一定的指
导意义。
  上海天省仪器厂生产连接器截面分析仪是从微观层面进行压接质量举证的重要手段,这一点已为越来越多的业内人士所认同,然而如何能高效率地完成这项检验,HBQ-051型端子断面分析工作室采用一种全新的思路对这个问题进行了诠释。全套连接器端子分析仪可在5分钟内完成一个端子的处理分析,极大地提高了端子断面品质检验的速度。简易的操作、高品质的图像采集系统、精确的测量分析为您的生产保驾护航。


线束端子 TXD-770C

 其主要的测量功能: 直线长度,点间距离测定,直线间距离测定,相交线角度测定,指定领域内面积计算,领域周长测定,因此可以分析端子的数据如下:冲压宽度、冲压高度、角度、面种(可以得出压缩比)、文字的输入,并能形报告。
二、系统特点

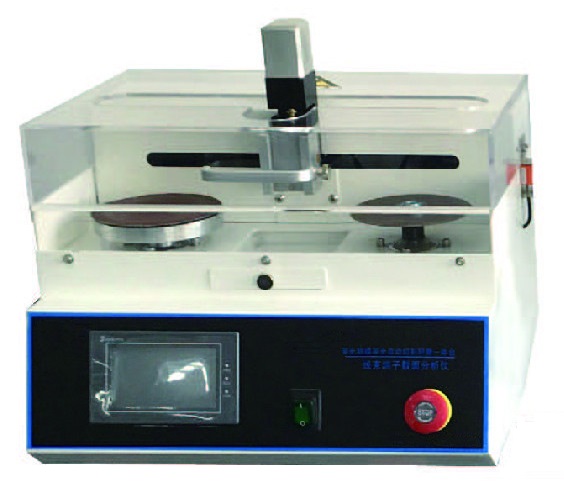

1.专业线束全自动切割磨抛一体机
我司开发的专业线束端子切割研磨一体式型适用与小型线束端子,对端子精密切割可0.01mm上下距离整,切割任意端子部位,采用超薄端子专用切割片对端子内部材质结构进行无损伤切断,其它公司采用剪刀剪使端子内部结构变型已无检测意义。
2.端子专用夹具可对应各种尺寸的端子
新开发的夹具可夹紧各种型号的端子。研磨时不用担心咬线牙变形或电线飞出。也不用特殊的技能,谁都可以轻易操作。 附属的标准夹具可对应 AWG8 ~ AWG26 的电线。细线用夹具(AWG26 ~ AWG36) 可追加树脂凝固样品的专用夹具(可夹最大直径Ø40mm)其他夹具尺寸可根据客户定做。
3.专业线束端子分析软件可分析压缩比,面积,C/H,C/W,等数据。
放大倍率20倍~最大500倍。超AWG30的极线也可以很清楚地表出来。另外开发了用于专业线束端子分析软件。可压缩比,面积,C/HC/W等瞬就能定及辨别。
4.本公司研发的软件可将果已告形式保存打印。
可以将定的各数据以及芯线压缩率等和鲜艳的断面形一起送到Excel及WORD文档。可以很简单地就制作出复杂告面来。
三、技术参数

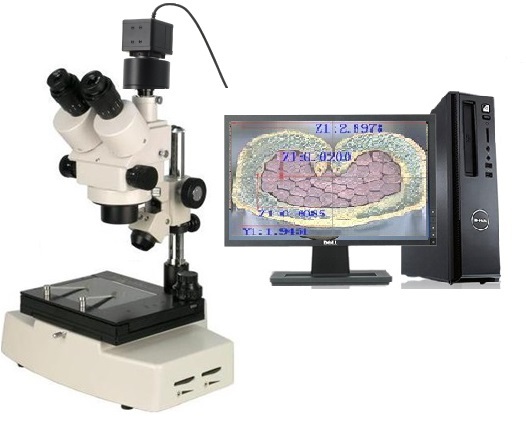

3.1显微镜部分
1.  采用连续变倍工作方式,明视场观察时有效工作距离110mm,变倍范围0.7~4.5(变倍比1:6.5)。
2.  45°倾斜目视观察,左右视度可调,调节范围±5屈光度;瞳距可调,调节范围 48~75mm。
3.  升降镜体调节机构采用圆柱滚子导向,传动平稳,轻巧,同时粗动松紧可调。
4.  采用高亮白光LED照明,可选择透射、反射、透反射照明方式,独立电器控制,亮度 随意可调。
5.  可附加LED落射荧光照明器,进行立体荧光观察。
3.2 切割研磨部分
1.精密自动切割台(含专业夹具)电机3000rpm
2.
精密自动研磨台(含专业夹具)电机 1500rpm
3.
端子截面显微分析倍数: 0.7-6.3X 1-5X 6档)
4.
视频总放大倍率:20~500X
5.
电线的适用范围:0.05m~107m(选购其他设备可升级到300m)
6.电源:AC100V~AC240V
7.
成像工业相机:高清500万专业进口工业相机
8.
成像系统软件:图像分析软件
9.切割片规格:Φ120X0.5mm
10.
研磨砂纸:1200# 2000#
11.
标准夹具:0.01m~50m㎡,50m-107m(选购其他设备可升级到300m)
12. 线束端子专用腐蚀液
3.3软件部分
最新端子分析软件主要在测量和报告上做出了很大的改进,主要有以下特点:
1.测量比以前更快捷更方便,整个测量流程分为:C/H、C/W、C/R、线芯和角度测量等12项符合大众,通用等国际标准,只需要鼠标点点数据马上出来(自动判别分析数据)。
2.报告比以前更加专业和完整将端子分析软件操作简单化,但是功能却加强化,使用户能更容易的上手。
3. 专业端子分析软件含加密锁及光盘
4. 标准检定尺
除了以上特点之外,该软件还保持原有的特点,如可以多种语言转换,中英文报告自动转换,毛刺高度测量,材料厚度测量,偏心度测量等等。
