一、用途:

     透反射式硅片检测显微镜TGP-30C主要用于太阳能电池硅片的观察.它能生产高清晰的图像,立体感较强,成像较清晰和宽阔,又具有长工作距离,并具有较大的视场范围和相应的放大倍数, 配有高像素的数码摄像头,可以很清楚地看到硅片的金字塔的微观形貌分布情况,及硅片的缺陷分析服务.是太阳能电池硅片的普遍专用显微镜。
硅片检测显微镜可以观察到肉眼难观测的位错、划痕、崩边等;还可以对硅片的杂质、残留物成分分析.杂质包括: 颗粒、有机杂质、无机杂质、金属离子、硅粉粉尘等,造成磨片后的硅片易发生变花、发蓝、发黑等现象,使磨片不合格. 是太阳能电池硅片生产企业进行质量控制最普通的仪器.

二、技术参数
1.     目 镜

放大倍数
视场(mm)
大视野目镜
10X
Φ16

2. 物 镜

类 别
放大倍数
数值孔径(NA)
工作距离(mm)
平场消色差物镜(无盖玻片)
5X
0.12
18.3
10X
0.25
8.9
40X
0.60
3.7
60X
0.85
0.26

3.光学放大倍数:50X 100X 400X 600X   系统参考放大倍数:50X-4000X
4
.载物台:尺寸 185mm*140mm    移动范围 75mm*50mm
5
.调焦系统:带限位和调节松紧装置的同轴粗微动  微动格值 0.002mm
6
.滤色片组:转盘式,黄色、蓝色、绿色、磨砂玻璃
7
.偏光装置:可插入式起偏振片和三目头内置检偏振片
8
.照明系统:6V/20W卤素灯,亮度可调;220V50Hz
9.防霉:特有的防霉系统
10.成像系统: 日本进口专业摄像头或500万高像素的数字摄像头

三、系统组成
电脑型硅片检测显微镜(TGP-30C): 1、显微微 2、适配镜 3、进口专业摄像头
                               4、计算机(选配)
四、总放大参考倍数
    电脑型硅片检测显微镜(TGP-30C):50--4000倍 (17寸显示器为例)

五、选购件
1.硅片测量软件TX-3000C   2.目镜: 20X 10X(带刻度) 3.物镜:20X  80X

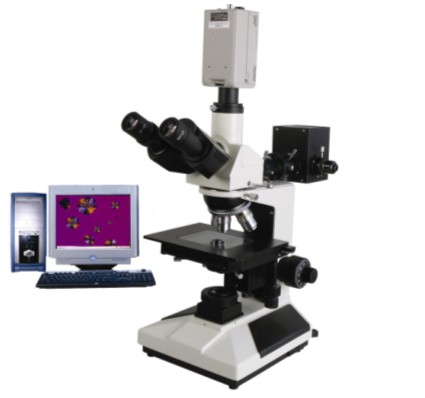

电脑型硅片显微镜 TGP-30C
