一、仪器用途:

熔深显微镜ZOOM—800C在观察物体时能产生正立的三维空间影像。立体感强,成像清晰和宽阔,又具有长工作距离,并具有超大的视场范围和相应的放大倍数,是焊接熔深检测的专用显微镜。

近几年来,随着冶金、机械、石化、电力以及原子能、航天等现代化技术的高速发展,对产品焊接的稳定性性能的要求也越来越高,而焊接的熔深是焊接机械性能的重要标志与外在表现,所以,对焊接熔深的有效检测成为检验焊接效果的重要手段。上海天省光学仪器厂生产的熔深立体显微镜采用国外的先进技术,特别适合汽车零部件制造领域对焊接严格的要求.可以对各种焊接接头如(对接、角接、搭接和T型接等等)产生的熔深进行拍照、编辑、测量、保存、打印。


熔深显微镜 ZOOM-800

二、技术规格

显微镜部分:

目镜

广角目镜WF10X 视场数22

物镜

视场范围

连续变倍物镜

变倍范围:0.76.3(变倍比:1:9)

工作距离:110mm

Φ33.8Φ3.49

总放大倍数

7X~63X

垂直有效行程

底座尺寸

照明方式

83mm

垂直有效行程

310mmX280mm

上光源:3W高亮度LED

下光源:5W高亮度LED



测量部分:

 此软件系统功能强大:能测量所有图片上的几何尺寸(点.线..弧以及各元素的相互关系),测量的数据可以自动地标注在图片上,并能显示比例尺,并能可以导入Excel 文档进行统计、编辑。也可以将图片和数据一起保存。所有的测量都能自动进行。

  1.软件测量精度:0.001mm

     2.图形测量:点、线、矩形、圆、椭圆、圆弧、多边形。

     3.图形关系测量:两点距离、点到直线距离、两线角度、两圆关系。

  4.元素构造:中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线构造、弦构造。

    5.图形预置:点、线、矩形、圆、椭圆、圆弧。

   6.图像处理:图像捕捉、图像文件打开、图像文件保存、图像打印



、系统组成

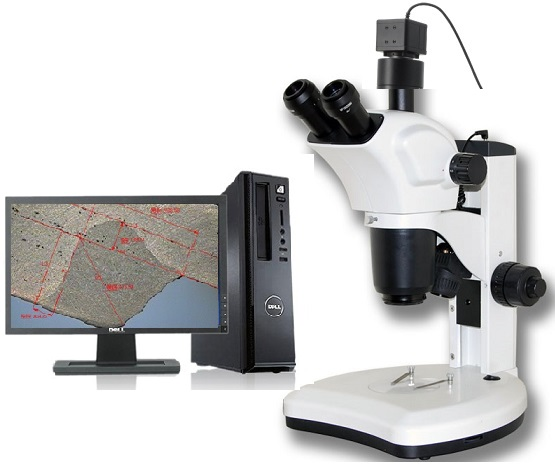

电脑型熔深显微镜(ZOOM-800C1、三目显微镜

2、适配镜

3、摄像器(500万摄像采集系统)

4、熔深测量软件

5.同轴照明器

6、二维移动工作台

7、计算机(选购)
