一、仪器用途



检测显微镜在观察物体时能产生正立的三维空间影像。立体感强,成像清晰和宽阔,又具有长工作距离,并是适用范围非常广泛的常规显微镜。它操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、真空荧光显示屏VFD的检定等等,它将实物的图像放大后显示在计算机的屏幕上,并能对所需要的图片进行编辑、保存和打印。配测量软件可以测量各种数据。

二、技术参数
可以直接电视机或电脑上观察实物图像。
1.       目镜

放大倍数
视场(mm)
目镜
10X
18

2.物镜变倍范围 0.7--4.5X
3.
      6.5
4.
移动工作距离 200mm
5.
机械载物台移动范围 75 x 55mm
6.
总放大倍数 7450X (21寸电视机,2X倍的大物镜为例)

三、系统简介

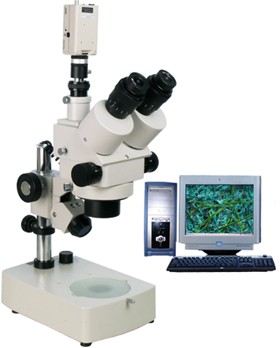

电脑型检测显微镜是将精锐的光学显微镜技术、先进的光电转换技术与计算机通过光电转换有机的结合在一起。从而,我们可以对微观领域的研究从传统的普通的双眼观察到通过显示器上再现,从而提高了工作效率。并能将所需要的图片进行编辑、保存和打印。

四、系统组成
电脑型(TCM-240C) 1、直筒体视显微镜 2、适配镜 3、摄像器(CCD)
4、图像采集卡 5.计算机

五、参考放大倍数
电脑型(TCM-240C): 7-320(17寸显示器,2X倍的大物镜为例

六、选购件

1.物镜:0.3X 0.5X 0.75X 1.5X 2X        2.光纤冷光源(亮度可调)
   3.LED灯(环形灯,亮度可调)            4.二维图像测量软件:TX-3000C
