一、   仪器用途:

     CPJ系列数字元测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像,测量简易直观,效率高。仪器光学质量优良,物镜成清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。



二、仪器特点:

    CPJ-3000(正像型)系列数字式测量投影仪结构紧凑,外形简洁美观,经济实用,可靠性好,坐标示值误差可达(3+L/75)μm,它能够高效的对工件进行直接测量和比较测量,例如:冲压件、齿轮、螺纹,刀具等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。

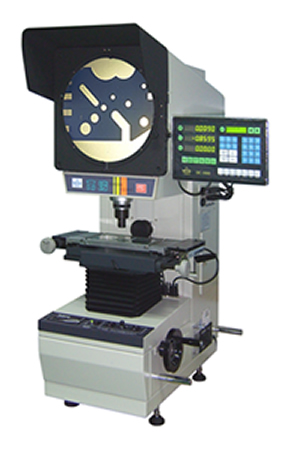

高精度正向投影仪CPJ-3000Z

三、仪器规格参数

仪器型号
CPJ-3007Z
CPJ-3010Z
CPJ-3015Z
金属台面尺寸(mm)
260×152
306×152
340×152

玻璃台面尺寸(mm)
125×100
175×100
196×96
X座标行程(mm)
75
100
150

Y座标行程(mm)
50
50
50


Z座标行程
90(调焦)
90(调焦)
90(调焦)


(调焦用)(mm)



仪器测量精度(μm)
3+L/75
3+L/50
4+L/25


(L为被测长度,单位:mm)



(L为被测长度,单位:mm)



(L为被测长度,单位:mm)



X,Y座标数显解析度:0.5μm
投影屏
投影屏尺寸(mm):Ø312,使用范围 > Ø300 (刻有米字线)。
投影旋转范围:0~360º
旋转角度数显解析度:1’或0.01º
物镜
放大倍数: 10X(选)   20X(选)   50X(选)    100X(选)
物方线视场(mm) Ø30 Ø15 Ø6 Ø3
物方工作距(mm) 77.7 44.3 38.4 25.3
数据处理系统
DC-3000 多功能数据处理系统,全中文显示可做多点采样,座标旋转,点、线、距离,角度测量 RS-232数据输出
仪器照明
透射与反射照明光源均为24V,150W卤素灯
仪器电源
110V/220V(AC),50/60Hz,总功率400W
冷却方式
强制风冷(3轴流风扇)
外形尺寸
 长*宽*高
770×550×1100
770×550×1100
770×550×1100
仪器重量
单位:kg
120
125
130
选购件
微型打印机、光学寻边器等,详情请查阅投影仪附件明细





选购件图

  微型打印机         ED-101自动寻边器
