 一、 详细说明

CPJ系列数字元测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像,测量简易直观,效率高。仪器光学质量优良,物镜成清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。



二、仪器特点

     CPJ-300DZ系列数字元式测量投影仪Z轴采用步进电机驱动、电动调焦,同时在Z轴增加了计数光栅,可对阶梯零件进行测量,大大的提高了测量效率。另外,CPJ-3000DZ系列投影仪投影物镜放大倍率齐全,客户可根据的测量对像选配不同的镜头。



三、技术规格参数



3015DZ

3020DZ

3025DZ

工作台

金属台面尺寸(mm)

354 × 228

404 × 288

450 × 280

玻璃台面尺寸(mm)

210 × 160

175           260×160

306 × 196

X座标行程(mm)

150

200

250

Y座标行程(mm)

100

100

     150

Z座标行程(mm)

100

100

100

仪器测量精度(μm)

3+L/75

3+L/75

3+L/75

XY座数显分辩率

0001mm

投影屏

投影屏尺寸(mm

φ312, 使用范围>φ300(刻有米字线)

投影屏旋转范围

0~360°

旋转角度数显分辩率

' .01°

放大倍数

10X(必备) 20X()   50X () 100X ()

物方线视场(mm

φ30            φ15         φ6          φ3

物方工作距(mm

77.7              44.3         38.4         25.3

数据处理器

DC-3000多功能数据处理系统,全中文显示可做多点采样,座标旋
,点、线、距离、角度测量。(RS-232l输出)

仪器照明

透射与反射照明光源均为:24V ,  150W鹵素灯

仪器电源

110V/ 220V(AC) 50/60HZ 总功率400W

冷却方式

强制风冷 ( 三只轴流风扇 )

外形尺寸

XX (mm)

780 × 810 × 1120

仪器重量

单位Kg

170

175

1180

选配件

微型打印机、光学寻边器、M2D软件等;详细请查看投影仪附件说

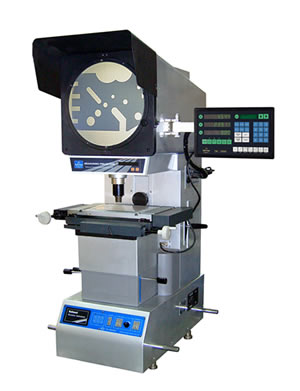

CPJ-3000DZ高精度三物镜投影仪

意事项:

1.当更换灯泡后,使用前应先调整灯泡与聚光镜筒之位置,至投影屏上出现清晰的灯丝像止,这样仪器更能正常工作。

2.建议放置台:载重250KG 尺寸(长××高)800×550×650mm

仪器选配件:1. 物镜:10X  100X         2.其它相关附件     3. 相关测量软件
