一、用途

 CPJ系列数字元测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像,测量简易直观,效率高。仪器光学质量优良,物镜成清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等





二、产品特点

    CPJ-3000A系列数字式测量投影仪整机品质优良,性能稳定。仪器配有脚踏开关和多功能数据处理表DC-300,数据输出和采样十分方便,使测量更快捷,效率更高。CPJ-3000C仪器配有物镜旋转盘,可同时配备三个物镜,在不同放大倍率工作时,只须旋转转盘即可,不需要在单独更换物镜,操作更加方便简单,仪器调焦由投筒升降实现,行程大,稳定性好;工作台不升降,增强了稳定性,测量范围的啊,精度高。
☆全正像:不必因上下颠倒,左右区分而烦恼
☆高精度:(3+L/75)可达国外同等仪器精度
☆大行程:250*150*100(调焦)
☆大载荷:50KG荷重精度指标不变
☆投影筒:升降调焦

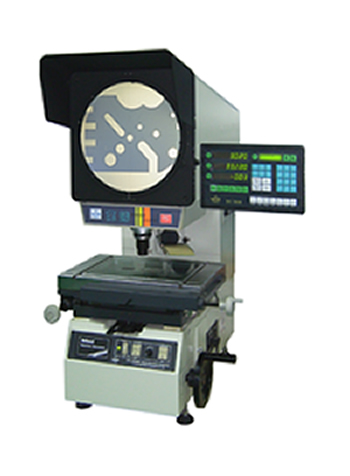

高精度正向投影仪CPJ-3000AZ

三、主要技术规

仪器型号
CPJ-3015AZ
CPJ-3020AZ
CPJ-3025AZ

金属台面尺寸(mm)
354×228
404×228
450×280
玻璃台面尺寸(mm)
210×160
260×160
306×196

X座标行程(mm)
150
200
250

Y座标行程(mm)
100
100
150
Z座标行程(调焦用)(mm)
100(调焦)
100(调焦)
100(调焦)


仪器测量精度(μm)
 ≤(3+L/25)
 ≤(3+L/75)
 ≤(3+L/75)


(L为被测长度,单位:mm)

(L为被测长度,单位:mm)

(L为被测长度,单位:mm)


X,Y座标数显解析度:0.5μm
投影屏
投影屏尺寸(mm):Ø312,使用范围 > Ø300 (刻有米字线)。
投影旋转范围:0~360º
旋转角度数显解析度:1’或0.01º
物镜
放大倍数: 10X(选) 20X(选) 50X(选) 100X(选)
物方线视场(mm) Ø30 Ø15 Ø6 Ø3
物方工作距(mm) 77.7 44.3 38.4 25.3
数据处理系统
DC-3000 多功能数据处理系统,全中文显示可做多点采样,座标旋转,点、线、距离,角度测量 RS-232数据输出
仪器照明
透射与反射照明光源均为24V,150W卤素灯
仪器电源
110V/220V(AC),50/60Hz,总功率400W
冷却方式
强制风冷(3轴流风扇)
外形尺寸
长X宽X高(mm)
780×780×1100
780×780×1100
810×780×1120
仪器重量
单位:kg
170
175
180
选购件
微型打印机、光学寻边器等,详情请查阅投影仪附件明细
    建议放置台: 载重  ≥ 250kg  尺寸(长X宽X高) 800X550X650(mm)
