一、用途

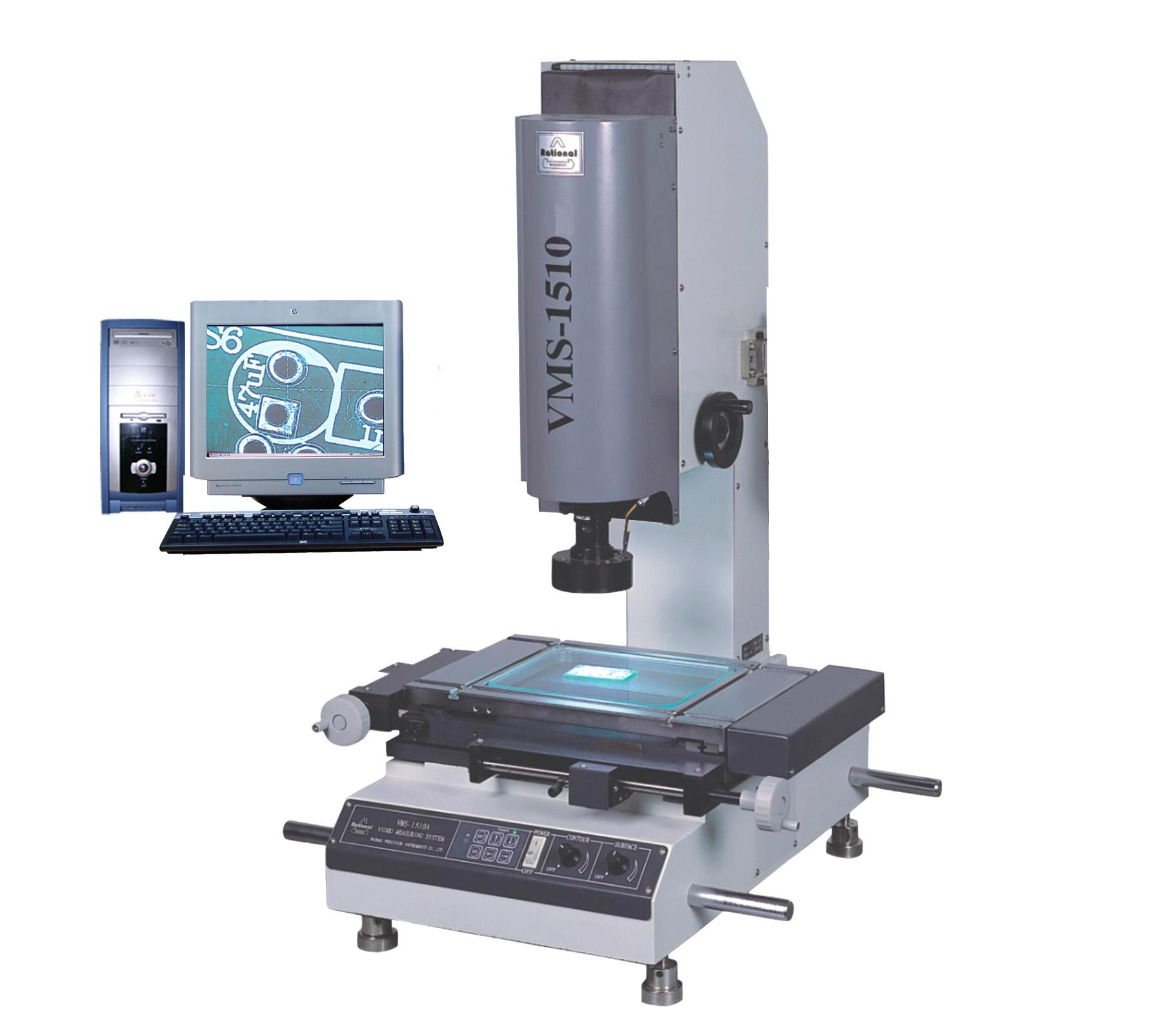

    VMS-1510G 影像电子测量仪用于以二座标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业广泛使用。


1.影像电子测量仪采用彩色CCD摄像机、变焦距物镜与 十字线发生器作为测量瞄准系统;


2.由二座标工作台、光柵尺与DC-3000电箱组成数字测量及数据处理系统;


3.影像电子测量仪具有多种数据处理、显示、输入、 输出功能,特別是工件摆正功能非常实用;

4.备有RS232界面,与电脑连接后,采用专门测量软件  M2D可对测量图形进行处理及输出。




二、技术参数


测量仪VMS-1501G(标准型)

  仪器型号 VMS-1510G VMS-2010G VMS-2515G VMS-3020G VMS-4030G
工作台 金属台尺寸(mm) 354×228 404×228 450×280 500×330 606×466
玻璃台尺寸(mm) 210×160 260×160 306×196 350×280 450×350
运动行程(mm) 150×100 200×100 250×150 300×200 400×300
仪器重量(kg) 100 110 120 140 240
外型尺寸mm: 540X560X850 760X600X900 970X670X940
(长)x(宽)x(高)
测量与瞄准系统 摄像机:彩色1/3"CCD摄像机              显示器:17英寸彩色显示器
双焦物镜倍率:0.7~4.5X                 工作距离:108mm
视频总倍率:40~225X                    物方视场:7~1.1mm
双十字线发生器                         数显解析度:0.0005mm
◆ Z轴调焦升降:150mm              X.Y坐标示值误差≤(3+L/75)μm(L为被测长度单位:mm)
◆ 照明:表面光源与透射光源均用LED,亮度可调  电源:220V(AC),50HZ



三、系统简介
    影像电子测量仪系统是将传统的显微镜技术、先进的光电转换技术、尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品.它不但能将所观察的工件显示在计算机屏幕上,还能将所观察的图像在计算机上很方便地测量图形的任何几何图形(点、线、圆、弧、椭圆、矩形、角度、两圆心距离两平行线距离、点到直线距离、垂线长度 等等),快速测量工件的尺寸,自动标注,是一种比较经济实惠的计量仪器。



四、系统选购件

仪器标准配备及选购件(0.5X附加镜,2X附加镜,特殊配备0.5X镜筒) 工作距(mm)
仪器配件 1X镜筒(标配) 0.5镜筒(选购)
双焦镜 0.7X~4.5X 0.7X~4.5X
附加镜 视频倍率 物方视场(mm) 视频倍率 物方视场(mm)
0.5X(选) 20X~128X 14~2.2 10X~65X 28~4.4 189
标准配备 40X~225X 7~1.1 20X~130X 14~2.2 108
2X(选) 80X~510X 3.5~0.6 40X~260X 7~1.1 38
