 一、用途:

        107J 普通型测量显微镜:采用透、反射的方式对工件长度和角度作精密测量。特别适用于电子行业,机械精加工。用来测量电子线路的宽度和精细小工件的几何尺寸,以及其它精密零件测。广泛地适用于计量室,生产作业线以及科学研究等部门。测量显微镜 107J 型配有高精度的工作平台和测微手轮。从而保证仪器的高精度性,是一种理想的多用途的小型精密测量仪器。


二、技术参数:

1.目镜

类 型
放大倍数
目 镜
BWF 10X

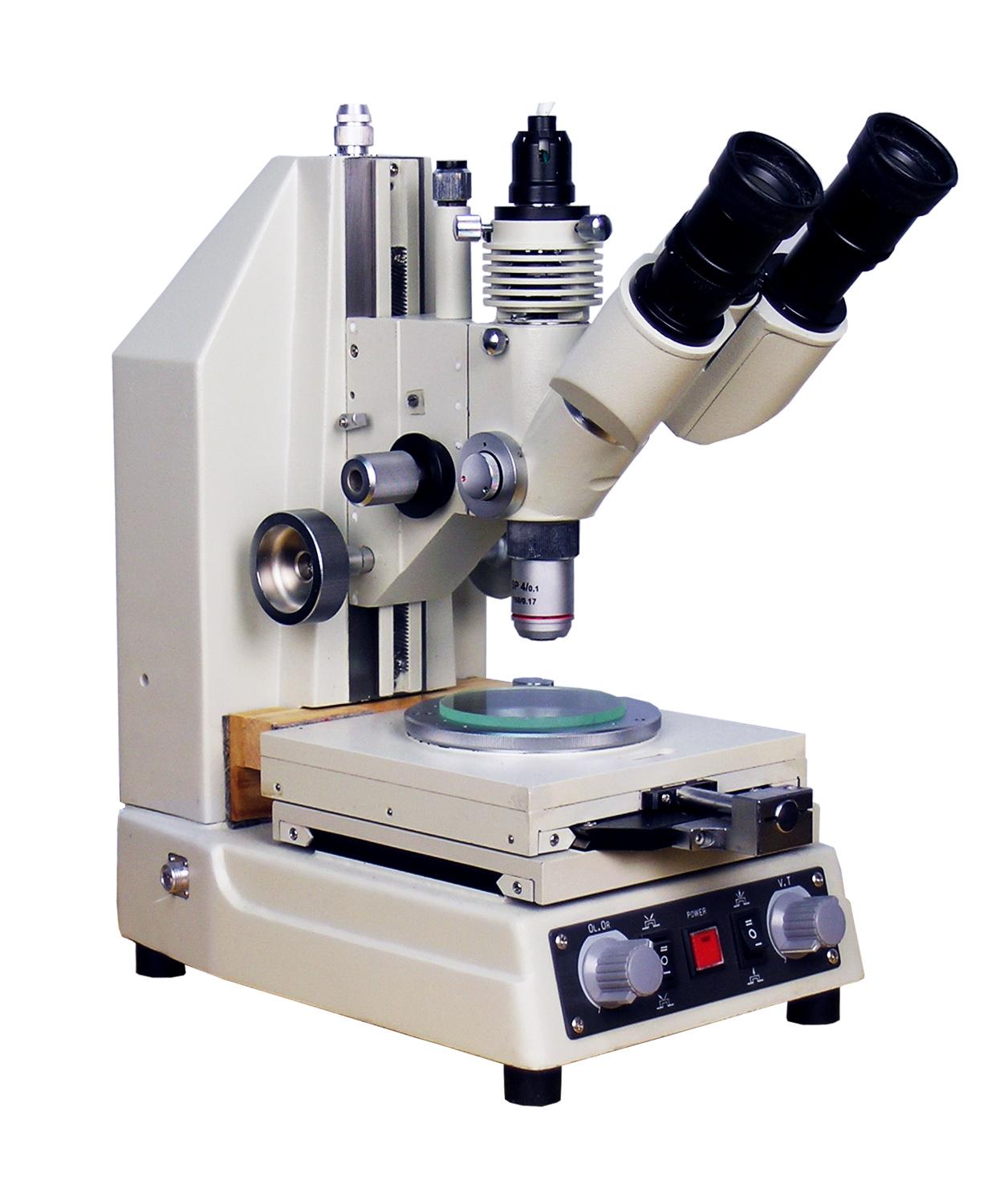

测量显微镜 107J

2.物镜

类 型
放大倍数
工作距离(mm)
焦距(mm)
物 镜
4X
17.5
28.8
10X
11.6
15.4
40X
0.66
4.4

3.放大倍数25X 100X
4.工作台:移动范围 50mm×50mm  测量分度值 0.5μ旋转 360°
5.镜筒:粗动调节范围 90mm     微动调节范围 2mm        双目镜筒 俯角45°
        高(Z)测量 1mm最小读数0.001mm(干分表读数)
6.照明系统:透射照明 8V-15W 蓝、绿滤色片
            反射照明 8V-12W 磨砂灯泡绿色滤色片
            8V-15W
                AC 220V±10% 50/60HZ

三、测量工作台读数装置主要规格:
        测量显微镜采用高精度的工作平台,并配有高精密测微手轮。操作方便,可靠性强。仪器放大倍数高,工作台除作XY坐标的移动外,还可以作360°的旋转,亦可以进行高度方向Z坐标的测量。照明系统除作透、反射照明外,还可作斜光线照明。

选购件
1.目镜:20X     2.物镜:2.5X 5X 20X 20X 60X  3.总放倍可达:1200X
