一、仪器用途:
体视显微镜在观察物体时能产生正立的三维空间影像。立体感强,成像清晰和宽阔,又具有长工作距离,并是适用范围非常广泛的常规显微镜。它操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、真空荧光显示屏VFD的检定等等,它将实物的图像放大后显示在计算机的屏幕上,可以将图片保存,放大,打印。配测量软件可以测量各种数据。

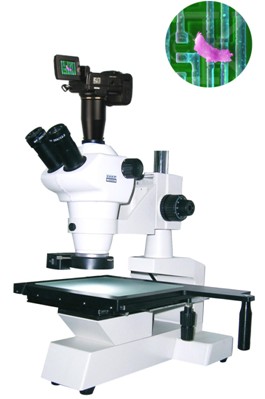

大平台电脑型体视显微镜 XTL-800C

大平台数码型体视显微镜 XTL-800D



二、技术参数
可以直接电视机或电脑上观察实物图像。
目镜

放大倍数
视场(mm)
目镜
10X
22

物镜倍范围:0.67X-4X
6.5
双目瞳距调节范围:55--75mm
*
移动工作距离:200mmX
工作距离:116mm
载物台面积:350mmX255mm
移动范围:200X200mm
*
总放大倍数:7450X (21寸电视机,2X倍的大物镜为例)

三、系统简介
电脑型体视显微镜是将精锐的光学显微镜技术、先进的光电转换技术与计算机电视机通过光电转换有机的结合在一起。从而,我们可以对微观领域的研究从传统的普通的双眼观察到通过显示器上再现,从而提高了工作效率。并能将所需要的图片进行编辑、保存和打印。

四、系统组成
电脑型(XTL-800C) 1.显微镜 2.适配镜 3.摄像器(CCD) 4.图像采集卡 5.计算机

五、参考放大倍数
电脑型(XTL-800C)7-320(17寸显示器,2倍的大物镜为例)

六、选购件
1.物镜:0.3X 0.5X 0.75X 1.5X 2X       2.光纤冷光源(亮度可调)
3.LED灯(环形灯,亮度可调          4.二维图像测量软件:TX-3000C
