一、用途:
     4XC金相显微镜主要用于鉴定和分析金属内部结构组织,它是金属学研究金相的重要仪器,是工业部门鉴定产品质量的关键设备,主要用以鉴别和分析各种金属及合金的组织结构,应用于工厂或实验室进行铸件质量鉴定,原材料的检验或对材料处理后金相组织的研究分析等工作。

二、技术参数
1.目镜

放大倍数
视场(mm)
平场目镜
10X
Φ18

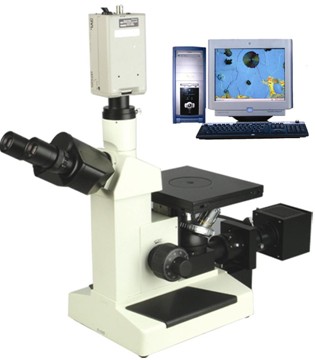

电脑型金相显微镜 4XCC

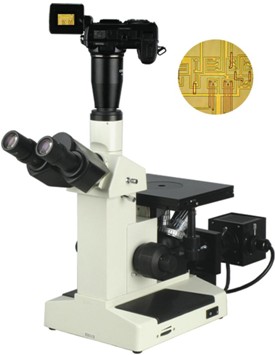

数码型金相显微镜 4XCD

 2.物镜


放大倍数
数值孔径(NA)
工作距离(mm)
平场消色
差物镜
10X
0.25
8.9
20X
0.40
8.7
40X
0.60
3.7
100X()
1.25
0.44


 3.总放大倍数: 100X-1000X
 4.系统放大倍数:100X-2600X
5.载物台:方台大小152×00mm
6.调焦系统:带限位和调节松紧装置的同轴粗微动,微动格值 0.002mm
 7
.瞳距调节范围:53-75mm
 8
.滤色片:黄、绿、蓝
 9
.照明系统:6V/20W 卤素灯,亮度可调,交流 220V50Hz
10.防霉系统:特有的防霉功能

三、系统简介
    本系统是将精锐的光学显微镜技术、先进的光电转换技术、尖端的计算机(数码相机)完美地结合在一起而开发研制成功的一项高科技产品。可以在计算机(数码相机)显示屏上很方便实时动态观察,并能对所需要的图片进行编辑、保存和打印。

四、系统组成
电脑型金相显微镜(4XCC)1、金相显微镜 2、适配镜 3、摄像器(CCD)
4A/D(图像采集) 5、计算机
数码型金相显微镜(4XCD)1、金相显微镜 2、适配镜 3、数码相机

五、总放大参考倍数
   4XCC型:100--2600倍(17寸显示器为例)
   4XCD型:100--2200倍(数码相机)

六、选购件
 1.高素成像系统                           2.金相显微镜分析软件 TX-3000JX
 3.目镜:5X 15X 12.5X 20X             4.物镜:5X 25X 80X
