一、用途:

     TMM-200金相显微镜主要用于鉴定和分析金属内部结构组织,它是金属学研究金相的重要仪器,是工业部门鉴定产品质量的关键设备,主要用以鉴别和分析各种金属及合金的组织结构,应用于工厂或实验室进行铸件质量鉴定,原材料的检验或对材料处理后金相组织的 研究分析等工作。

二、技术参数
1.目镜

类 型
放大倍数
视场(mm)
备 注
平场
目镜
10X
Φ18

20X
Φ11

分划目镜
10X
Φ17
格值:0.1mm

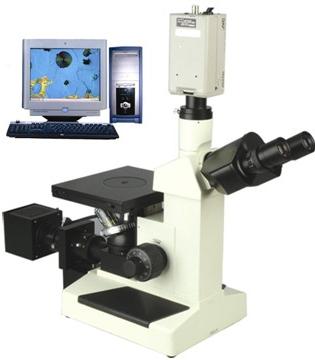

电脑型金相显微镜TMM-200C

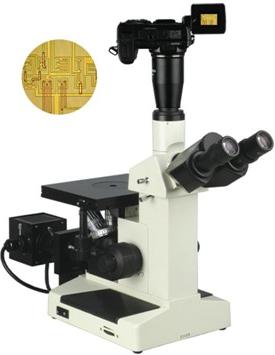

数码型金相显微镜TMM-200D

2.物镜

类 型
放大倍数
数值孔径(mm)
工作距离(mm)
平场消色差物镜
5X
0.12
18.3
10X
0.25
8.9
20X
0.45
4.5
40X
0.65
3.7
60X
0.85
 0.26
100X(油)
1.25
0.44


3.光学总放大倍数:50X—2000X
4.载物台:大小200mm*152mm
5.双瞳调节范围:53-75mm
6.调焦系统:带限位和调节松紧装置的同轴粗微动,微动格值 0.002mm
   7
.滤色片:黄、绿、蓝
   8
.照明系统:6V/20W 卤素灯,亮度可调,交流 220V50Hz
9.防霉系统:特有的防霉功能

三、系统简介
    本系统是将精锐的光学显微镜技术、先进的光电转换技术、尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品。可以在计算机显示器上很方便地观察金相图像,从而对金相图谱进行分分析、评级等,对图片进行输出、打印。

四、系统组成
电脑型(TMM-200C): 1.金相显微 2.适配镜 3.摄像器(CCD) 4.A/D(图像采集) 5.计算机
数码型(TMM-200D): 1.金相显微 2.适配镜 3.数码相机

五、总放大参考倍数
 TMM-200C型:50--2800倍(17寸显示器)  TMM-200D型:50--2600倍(数码相机)

六、选购件
 1.高像素成像系统      2.金相显微镜分析软件
